铺地材料(辐射热源法)测定仪

产品介绍

安全警告
尊敬的用户：
您在使用仪器的过程中可能涉及以下项目请注意：
一、使用规定的电压，仪器用电应有接地线。
二、测试样品时，某些材料会释放有毒有害气体。建议检测应在通风橱内进行，并做好人体防护。
三、使用液化气、天然气、煤气等燃气源时，各管路接口不应漏气，通气管老化应及时更换。
四、试验时操作人员不能离开试验现场。
五、计算机控制的设备应防止病毒的侵袭。
六、配备灭火器材。
七、试验结束时应关闭所有电源、气源。

1.0概述
铺地材料(辐射热源法)测定仪是一款高性能、智能化的试验检测设备，框架鲜明，功能强大，操作简单。是根据GB/T11785-2005《铺地材料的燃烧性能测定辐射热源法》、ISO9239-1:2002《铺地材料燃烧性能第1部分：用辐射热源法测定燃烧性能》所规定的技术要求而研制的。
应用于在试验室试验条件下评定材料的燃烧性能，不能单独用于描述或评定在实际火灾条件下的火灾危险性，也不能作为材料燃烧危险性有效评价的唯一依据。
1.1产品特点
1）操作方式，可以在触摸屏上操作；
2）具有点火失败报警系统；
3）操作简单；
4）软件自主开发。
1.2适用范围
评定铺地材料燃烧性能的方法是在试验燃烧箱中，用小火焰点燃水平放置并暴露于倾斜的热辐射场中的铺地材料，评估其火焰传播能力。
本方法适用于各种铺地材料，如:纺织地毯、软木板、木板、橡胶板和塑料地板及地板喷涂材料。其结果可反映出铺地材料(包括基材)的燃烧性能。背衬材料、底层材料或者铺地材料其他方面的改变都可能影响试验结果。
1.3技术参数
1).工作电源：交流电220V，50HZ，总功率约1.5KW；
2).排烟速度：可控（2.5±0.2）m/s；
3).多孔耐火材料辅火板：尺寸（300±10）mm×（450±10）mm,能承受900℃以上的高温；
4).热辐射高温计：测试范围（400~600）℃；
5).热辐射高温计测量精度：±0.5% T℃（T为测量温度值）；
6).热电偶：为3.2mm的不锈钢铠装热点偶；
7).热通量计测量范围：（0~15）Kw/㎡；
8).热通量计精度：±3%；
9).热通量计准确度：±0.2Kw/㎡；
10).风速仪：精度±0.1m/s;
11).计时器：精度误差＜1s/h；
2.0试验装置

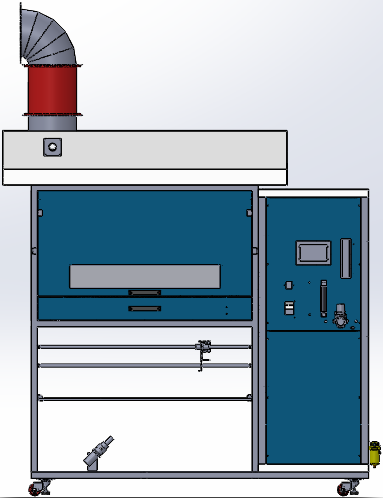

外观展示

外形尺寸：L2400mm×W1340mm×H3100mm（含弯头尺寸）

2.1试件
1）.铺地材料试件应能代表其最终使用的情况。
2）. 制取6个尺寸为(1050±5) mm ×(230±5) mm的试件。一个方向制取3个(如生产方向)，在该方向的垂直方向再制取另外3个试件。如果试件厚度超过 19 mm，长度可减少至(1025±5) mm。
状态调节试件应按EN 13238的规定进行状态调节
对于粘合在基材上的铺地材料，它的养护时间至少应为 3天
3.0设备校准
每个月或每次装置有大的变动时，应按下面的校准程序进行校准，如果连续校准都没有变化可将校准周期延长到 6个月。校准前，先将设备相应的电源线、气管和水管接好。

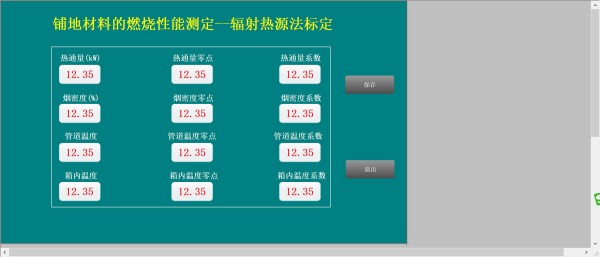

3.1烟密度校准
方法1

3.2辐射通量校准
在试验箱中，将滑动平台、模拟样品及夹具放置在试验位置，在风机打开、试件出入门关闭情况下测量箱体烟道内的气体流速，并调节使其满足(2.5±0.2）m/s，然后点燃辐射板。让辐射板加热至少1h，直到试验箱体温度稳定，在此过程中点火器应关闭。

用热通量计连接冷却水源（15~25）℃ 在410mm的位置测量辐射通量。插入热通量计，让它的探测表面与模拟样品面平行30S后读数，如果辐射通量为(5.1±0.2）kw/㎡，就可以进行辐射通量校准了，如果达不到，则需要调节辐射板的燃气/空气流量。热通量计在每一次新的读数前应让辐射板的燃气流量稳定至少10min。
依次在每个孔中插入热通量计，起始点为110mm，终点为 910mm。确保热通量计的探测面和测试时间满足上述的规定要求。在910mm点校准完毕后，再在410mm点测量辐射通量，检验在此测试过程中辐射通量是否在允许范围以内。
如果此辐射通量规定的范围内，那么试验装置的校准就完成了。如果不在规定范围内，则需要调节燃气流量，并至少稳定10min确保试验箱体温度稳定。再按程序重复校准直到辐射通量满足要求。要调节试件热端（110mm处）的辐射通量，通常是只需改变燃气流量，而调节试件冷端（910mm处）的辐射通量，可能需要同时改变燃气和空气的流量。
移走模拟样品，关闭样品出入门，5min后分别校准辐射板的黑体温度和试验箱体温度。
以后每次试验就以此辐射板黑体温度及试验箱体温度为试验的前提条件。
4.0试验程序
在试验箱中，在风机打开、试件出入门关闭情况下测量箱体烟道内的气体流速，并调节使其满足(2.5±0.2）m/s，移走模拟样品，关闭试样出入门，点燃辐射板，让装置预热至少 1小时，直到箱体温度稳定。
观察黑体温度和箱体温度，黑体温度比标准黑体的偏差应在±5℃范围内，箱体温度比标准箱内偏差应在±10℃范围内。
如果黑体温度和箱体温度超出了给定的温度范围，那么应调整辐射板燃气/空气的输入量。在新的温度测试之前，试验装置需稳定至少15 min,当试验温度达到给定温度要求时，就可进行试验了。
如果要测量烟气，那么应校准烟密度系统。
将试件(包括它的底层材料和基材)安装在试件夹上。然后在组合件背后添加钢夹并紧固螺钉，或者根据样品特性及使用说明书使用其他方法安装。对于多层纺织地毯的试验，可在试验前使用真空吸尘器进行表面清洁，然后把试件安装在夹具内，再放在滑动平台上。
放好试件后，关闭试件出入门。

点击启动试验自动开始。
点火器燃气流量（1.56±0.12）L/min调节到火焰高度为（60~120）mm，点火器会自动预热2min 然后点火器下排孔产生的火焰会在试件零点前（10±0.2）mm的地方与试件接触10min，然后自动退回并熄灭点火器火焰。

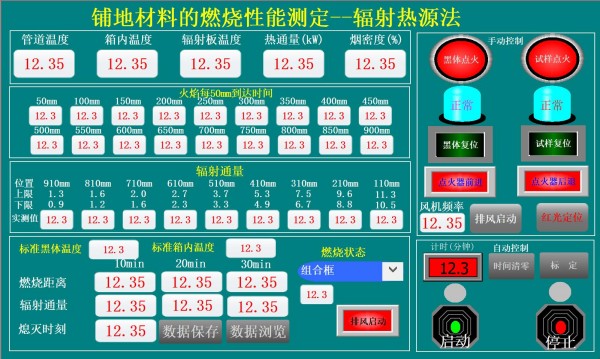

试验开始后，每隔10min（点火器退回时记录第一个10min的燃烧距离;第二个、第三个10min期间系统会有蜂鸣提示。）观测火焰前端的距离，填写在相应位置，系统会自动计算出相应的辐射通量。期间观察并在左下角选择试验过程中明显的现象。
试验应在进行 30 min后或在火焰熄灭后结束，除非委托方要求更长的试验时间。
测试某一方向和与这一方向垂直的两块试件。比较熄灭时的临界辐射通量和/或 30min的辐射通量值，在测试值最低的那个方向再重复两次试验，总共需作4次试验。
4.1试验步骤
1).打开风机、试件出入门关闭情况下箱体烟道内的气体流速满足(2.5±0.2）m/s；
2).点燃辐射板，让装置预热至少 1小时，使其达到试验所需要的箱体温度及黑体温度；
3).校准烟密度，安装好试件，关闭试件出入门；
4).点击启动并每隔10min记录火焰前端距离和熄灭距离，选择燃烧状态；
5).保存试验数据。
5.0注意事项
尊敬的用户：
您在使用仪器的过程中可能涉及以下项目请注意：
一、请务必阅读相关标准和设备使用说明书后再使用设备
二、使用规定的电压，仪器用电应有接地线。
三、试验室严禁出现试验所需以外的易燃易爆品！
四、操作人员不能离开试验现场。
五、试验室需配备灭火器材。
六、试验结束时应关闭所有电源、气源。请务必清理试验残留或滴落物!
6.0售后服务
尊敬的用户：
您好!
承蒙您惠购使用本公司产品，谨致谢意!
在以后的日子里，我们会为您提供优良的售后服务，尽力确保及时解决您的问题。
为了保护您的合法权益，免除您的后顾之忧，我公司特向您作出下述说明：
1、产品保证开箱合格，购买后一周内（凭发票日期）发现严重质量问题，经本公司技术部门或授权经销商机构确认后可提供免费更换。
2、出厂一年内实行免费保修(易损件除外)，一年后，实行有偿服务，在应收费项可获优惠。
3、产品出现故障时，请将故障现象及参数详细记录，并传真(或电话)至本部服务部门，本部将在二十四小时内答复您并确认后续的服务进程。

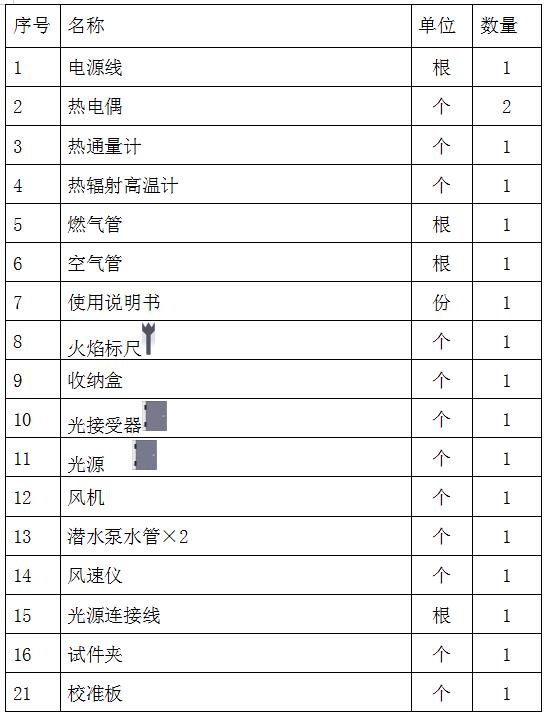

7.0装箱清单

每一次试验后要清洁热电偶。
试验装置必须离墙和天花板至少0.4m的地方。
