BCSPZ-A声屏障抗风压性能检测设备
更新:2024/10/29 9:36:57 点击:
产品介绍
产品简介:
抗风压性能试验机是我公司综合现行的GB/T7106-2019、GB/T15227-2019等门窗新标准,研制开发的最新型门窗检测设备,适用于建筑幕墙、声屏障、门窗等建筑构件抗风压性能检测。
使用标准:
1、TB/T 3122—2019《铁路声屏障声学构件》
2、Q/CR 759-2020《铁路插板式金属声屏障单元板通用要求》附录A要求。
3、GB/T7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》
4、GB/T7106-2019《建筑外门窗气密、水密、抗风压性能检测方法》
5、GB/T15227-2019《建筑幕墙气密、水密、抗风压性能检测方法》
6、GB/T31433-2015《建筑幕墙、门窗通用技术条件》

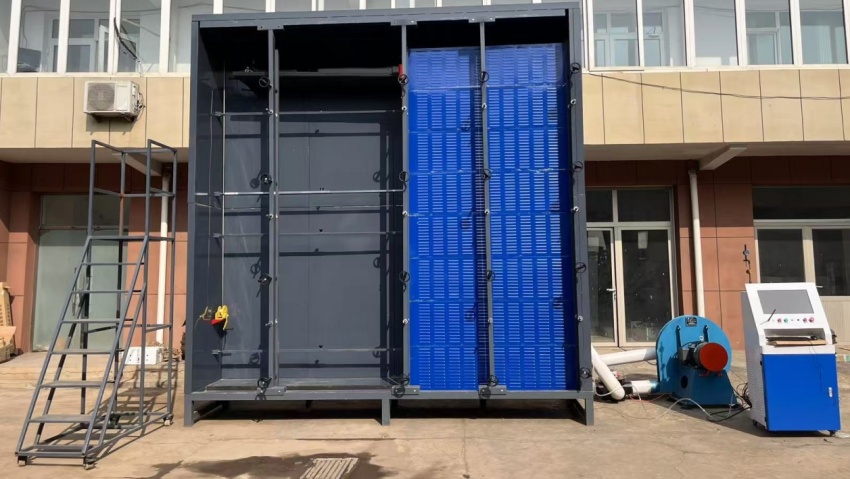

设备布局图:
产品参数:
1、风压测量范围(预加压用):-700Pa~+700Pa,精度:0.25级;
2、风压测量范围(试验用):-7kPa~+7kPa,精度:0.25级;
3、位移测试范围(9只):0~50mm,精度:0.1级;
4、位移分辩率:0.01
3、静压箱******试验洞口尺寸: 4m×4m(可根据用户要求定制);
4、功率(kw)18.5;
5、电源:三相四线
产品组成:
设备由以下部分组成:压力源、静压箱、电器控制系统、位移变形测量系统。
1.◆压力源
主要由高压离心风机、变频器和电动换向阀组成,为抗风性能在检测过程中提供不同的压力,并实现在试验过程中正负压力的转换。
2.◆静压箱
主要由主板、左右框、上框架、底座、试件装夹部分组成,为被检测试件进行抗风压性能检测提供密闭的压力箱。通过可移动的隔板来检测不同规格的试件,方便试件安装。
3.◆电器控制系统
主要由计算机和电器部分组成,当试件装夹完成后,所有测试过程都由控制系统自动完成,也可根据实际需求选择手动或半自动操作。
4.◆位移变形测量系统
采用3只高精度的数字位移传感器,测量试件在抗风压性能产生的变形量,位移传感器安装方便,不会因为在实验中静压箱所受的压力影响测量的准确性。
产品特点:
1.◆结构设计合理,强度高
静压箱及所有隔板采用金属框架焊接而成,表面覆盖铝塑板,美观洁净,整体为拼装式结构,该设计结构强度高,可以满足新标准抗风压性能最高±7000Pa的要求。
2.◆装夹试件简单方便
试件装夹采用线性夹紧装置,牢固可靠,装夹方便,不损伤试件,可检测不同规格试件。
3.◆自动化程度高
系统采用计算机加可编程变频器控制,整个试验过程,数据采集,计算全部自动完成,位移和风压传感器均采用高精度传感器。先进的数据处理系统,能自动对测试结果进行分析处理,并及时准确的输出检测报告。控制系统,稳定,可靠,准确,灵活。
4.◆彻底淘汰机械调压阀
采用可编程变频器,实现了对风机无级调速,即无级调压,彻底淘汰机械调压阀的落后方式,实现调速快捷,方便,准确,降噪,绿色环保。
5.◆大幅度节约能源
采用可编程变频器调速调压,可以根据检测端不同的压力需求,调整输出不同的转速压力,改变了风机一直全负荷工作方式,大大节约了电能。
