DB-55系列电子低倍投影仪

产品介绍

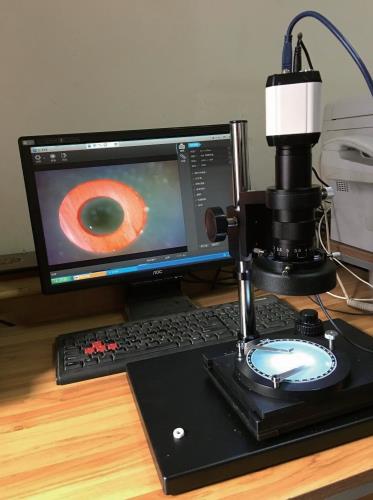

DB-55系列数码显微镜是一种连续变倍单简显微镜，它采用了独特的消杂光和大景深技术。具有成像清淅，立体感强及工作距离长，视野宽阔等特点。可与高清淅度的彩色CCD和电视机配套使用。设计有0.3X,0.5X,0.75X,1.5X,2X系列附加大物镜和0.35X,0.5X,0.75X,1X,1.5X,2X系列摄影目镜，根据用户不同场合的使用要求。并专门设计有多种照明装置，可按观察的样品选用上下卤素灯，上卤素下荧光灯，环形荧光灯，光纤冷光源，LKD同轴照明等照明方式。还可选配XY移动载物台，图像分析装置进行图像分析处理。支架有立柱式，转角支架和万向支架可供选择。
一、用途 usage
DB-55系列数码显微镜广泛适用于微电子，模具，粉未冶金，精密机械，珠宝，钟表，饰品，指纹鉴别，票证识伪，印刷，光纤，手机维修，考古，生物解剖和学校示教等领域。如配套相应的测量软件，可应用于电子线路板，模具，纺织物及金相等方面的测量，检定。
二、主要规格：
1.主要光学参数：
显微镜放大率，工作距离，物方视场直径。显微镜对图像放大率有贡献的部件从下至上有：附加大物镜，主物镜，摄影目镜及CCD摄像机，显示器。前三个部件形成光学放大率，后两个部件形成数字放大率。光学放大率最大为30,总放大率最大可达1776倍（1/3CCD，14监视器），工作距离最大320mm，物方视场直径最大90.7mm，以HS10A-0745（变倍比1：6.5）0.7 X~4.5X 变倍主物镜为例：
a.总放大率＝光学放大率数字放大率
光学放大率＝变倍主物镜放大率
（0.7X~4.5X ）X 摄影目镜放大率附加大物镜放大率
数字放大率：与CCD摄像机规格及电视机
（监视器）规格有关
b．工作距离：只与主物镜和附加大物镜的放大率有关：CCD摄像机靶面对角线尺寸
1.手轮调焦范围：60mm ，支架镜托接口尺寸50mm，支柱中心距离140mm。
2．升降调节范围
3．照明：输入电压：1 1 0 V/ 6 0 H z 或 o r
220V/50Hz
输出：上光源12V,10W,卤素杯灯(可调光源)。或220V,8W环型荧光灯。

下光源220V，5W，H型荧光灯
