QDDR—5050墙体材料当量导热系数检测装置

产品介绍

一、产品用途
墙体材料当量导热系数检测装置，是我公司结合多年生产建筑外窗
（墙体）保温性能检测设备及建筑材料导热系数检测装置的先进成熟技术开发的，专门用于构建墙体非匀质材料的测定，是开展建筑节能检测的理想设备。
墙体当量导热系数是保温材料主要热工性能之一，是鉴别材料保温性能质量的主要标志。近几年来，随着建筑节能法规的出台，我国对建筑节能越来越重视。因此，准确测定该参数是十分必要的，对于合理选材具有十分重要意义。
二、适用标准
GB/T 32981-2016《墙体材料当量导热系数测定方法》
三、产品主要技术参数
1、使用环境：测定装置放在装有空调的实验室内，实验室空气温度可设定在20～30℃ 范围内，波动不应大于2.0K
2、电源电压：AC 380V 总功率4KW
3、设备尺寸：1800mm(长)×2100mm(宽)×2030mm(高)
4、试件框洞口尺寸：500mm×500mm×400mm
5、外壁热阻值：≥3.5(M2.K)/W
6、防护热箱控制温度：20～30℃
7、计量箱控制温度：20～30℃
8、冷箱控制温度：-20～-10℃
9、控温精度：计量箱≤0.1K；冷室≤0.3K
四、产品主要结构、型号及原理

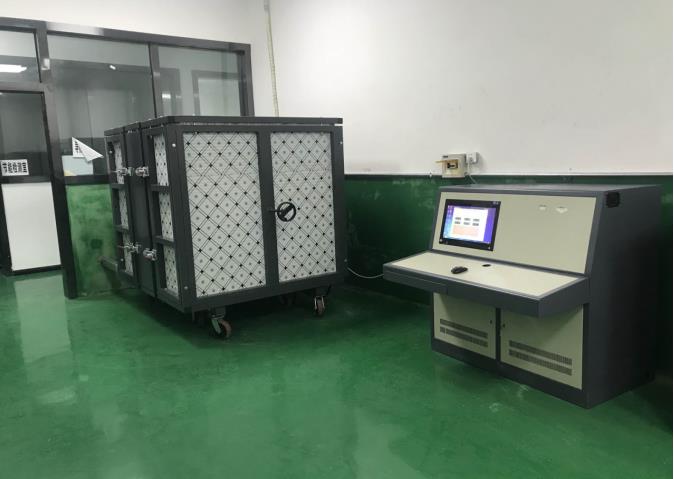

1、主要结构：该装置（见图1）由冷箱、试件框、控制与数据采集处理系统5部分组成。试件安装在计量箱和冷箱之间，试件框与计量箱连接。在冷箱中安装加热装置和制冷机组，以模拟恒定冷室实验条件。在计量箱外侧放置防护热箱，以减少计量箱温度损失。在箱体内布置温度传感器监控测定过程。
2、产品型号：QDDR—50 50
试件长宽尺寸50X50（cm）
墙体当量导热系数
3、工作原理：该装置基于稳定传热的原理将填充体（已知材料的导热系数）、试件（置于填充体中）安装在冷箱和计量箱之间，控制冷箱和计量箱的温度保持热传导平衡，再同一工况下，分别测量通过填充体和试件的热流量，根据温度和功率的变化计算出试件的当量导热系数。
五、产品主要特点
1、该装置采用聚苯乙烯泡沫塑料夹芯彩钢板制成冷室及热室，不但美观耐用，而且保温效果好。
2、试件框采用低重心,高承载万向脚轮机构,可任意方向移动,试件干燥快、装卸方便。
3、热室采用万向脚轮机构，在进行墙体安装时，可任意方向移动，安装方便、灵活、效率高，劳动强度低。
4、制冷系统采用全封闭风冷式制冷压缩机组，运转噪声小，制冷效果好，使用寿命长。
5、控制系统采用计算机控制，数据采集、温度控制和曲线显示等全部测试过程均自动完成，故障率低，操作方便快捷。

测温系统采用高精度的智能采集模块，用于数据采集的温度传感器采用热电偶，测试精度高、运行稳定可靠，完全符合并满足国家标准要求。
