BCKZ-1抗震支吊架荷载性能试验机

产品介绍

适用范围：
抗震支吊架循环加载及疲劳综合性能试验机是对以地震力为主要荷载，适用于抗震设防烈度为6度~9度地区的建筑机电设备抗震支撑设施进行循环加载性能及疲劳荷载性能测试的专用设备。
检测项目：组件荷载性能、循环加载性能、疲劳性能、组件疲劳性能等。
符合标准：
符合GB/T37267-2018《建筑抗震支吊架通用技术条件》第6.5节“循环加载性能”、第6.6节“疲劳性能”。符合JG/T 476-2015《建筑用组装式桁架及支撑》第7.4节“荷载检验方法”。
符合GB/T38053-2019《装配式支吊架通用技术要求》第6.8节“组件疲劳性能”。
主要优点：

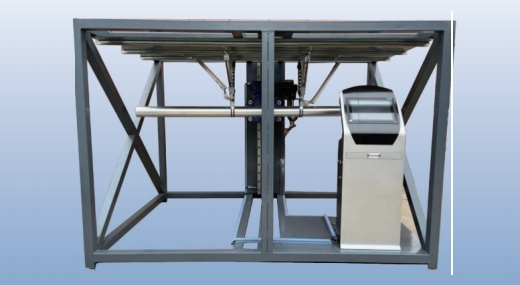

主机由底部和顶部两块相对的T型台和四根立柱组成一个整体框架结构。
运动器在T型台的一侧施加水平方向的力，通过电机调节水平加载高度，满足各种试样的荷载试验。采用闭环控制系统，自动控制试验过程，并自动测量试验力、变形、疲劳周期等试验参数。
采用电磁激振器作为疲劳部分的驱动部件。
采用PLC编程、计算机控制。软件采用仪器设备专用开发软件LabeView及数据采集控制卡；控制试验过程中可以实时查看试验数据，可实现自动数据采集和处理、数据保存和输出测定结果。
试验项目采用菜单式程式，每一个检测项目是独立操作界面，设置参数明了、快捷。
主要技术参数：
循环加载性能：
组件抗震循环加载力值：0-100kN;组件抗震循环加载频率：0.1Hz;组件抗震循环加载传感器量程：50KN;组件抗震循环加载传感器分辨率：2N;控制方式：计算机+PLC控制；加载的力值幅值：以前次循环加载幅值的(15/14)1/2倍，加载频率为0.1Hz,直至完成55次循环加载位移测量：百分表测量，量程为0~50mm,分辨率0.01mm,数显；循环加载试验：采用伺服电缸加载，由计算机控制，反应速度快，加载精准。
疲劳性能：
施加幅值：20.4kg;施加频率：3Hz的正弦波；疲劳计数：0~1000万次可任意设定；可测支吊架垂直方向长度：500mm-1000mm;试件安装数量：根据加载力中心对称左右各一；可测支吊架垂直方向长度：400mm-900mm;驱动方式：采用电磁激振器作为疲劳部分的驱动部件；控制方式：采用PLC编程自动控
制，由电脑设定试验次数并控制运行；试验过程实时曲线显示。(见图)
组件荷载性能：
试验组件项目：|型水平桁架单元荷载检验、水平桁架单元荷载检验、单杆荷载检验、I型竖向桁架单元荷载检验、Ⅱ型竖向桁架单元荷载检验、Ⅲ型竖向桁架单元荷载检验、顶部托撑荷载检验；荷载力：0~70KN 可设定；循环加载方式：采用伺服电缸加载，由计算机设定参数，变量控制。
组件疲劳性能：
荷载幅值：0.18*(1±30%)KN;加载频率：5Hzo
整机性能：
激振器最大输出力值250N;最大振幅±15mm;最大加速度45g;力值传感器量程1000N;传感器精度0.3%;采集卡：为高速采集卡，采集速率200kHz;试验夹具：配置全套相对应的试验夹具；试验框架强度高：可承受100kN力，无明显变形；控制方式：采用计算机+PLC+高速采集卡，试验项目采用菜单式程式，每一个检测项目是独立操作界面；实时采集数据，显示动态实时曲线，试验结束生成EXCEL报表；设备占地面积约：长*宽*高=4000mm*3000mm*2200mm;配置全套的相应实验的相关夹具。
配置要求：
实验装置1套；控制采集系统1套。
其他：
安装：免费安装、调试；
质保期要求：仪器的保修期，为甲方对仪器验收合格签字之日起3年。
售后服务要求：保修期内，若仪器发生质量问题，则由厂商负责解决，不收取任何费用。在保修期内出现的设备质量问题，先由甲方人员自行处理，若仍不能解决问题，则卖方应在工作日24小时内对用户的服务要求做出响应，如果需要上门服务，保证在2个工作日内到达用户现场处理。
培训要求：免费提供2人不少于2天的理论和实操培训，保证2名操作人员能独立操作和维护保养设备。供货要求：合同签订日起算，不超过60日历天。
仪器应满足的标准为：交货时国家或相应组织颁布现行有效的标准为准。
技术参数：
精度等级：0.5级
试验力分辨率：1/16700,000,全程不变
试验速度范围：0.01~300mm/min无级调速载荷重精度显示值的+0.5%以内
变形测量精度：示值的+0.25%以内
超载保护：超过最大105%时自动保护
主机尺寸：3000x2000×2000mm
最大负荷：100KN
加载行程：100mm;
时间控制精度：显示值的+0.5%以内
位移测量精度：示值的+0.25%以内
试台安全装置：电子限位保护

电机：交流伺服电机AC220V10% 3KW 主机重量：约2000kg
