CHQ-1成束线缆垂直燃烧试验机-北京恒应力科技有限公司

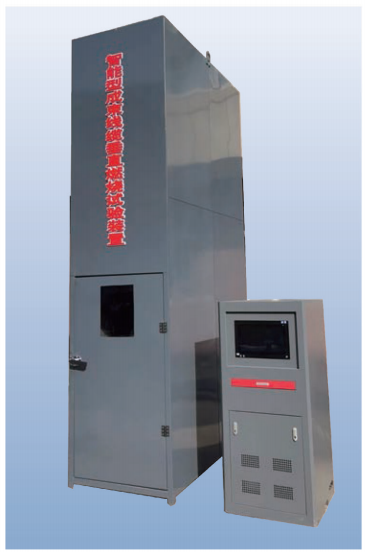

CHQ-1成束线缆垂直燃烧试验机

产品介绍

成束线缆燃烧试验机是我公司已研发十多年的产品，全部采用的双层不锈钢制成，整机由下述部分组成：试验箱、空气源、钢梯、排放物净化系统、引燃源符合GB/T18380.31~36《电缆和光缆在火焰条件下的燃烧试验第31、32、33、34、35、36 部分《垂直安装的成束电线电缆火焰垂直蔓延试验》性能数：
外形(总体空间)尺寸：3200mm(长)*2500mm(宽)4500mm(高)。空气源：进气口装有可测空气速度的数显风速计，空气的气体流量为(5000±500)L/min.
钢梯类型：(500±5)mm宽的标准型钢梯，(800±10)mm宽的宽型钢梯燃烧箱底部空气进气口尺寸：(800±20)x(400±10)(mm)。
引燃源：为两个带型丙烷燃气喷灯、减压阀装置、高温气体软管、流量计和文丘里混合器组成，其供火表面应为钻有242个直径为1.32mm孔的扁平金属板，这些孔的中心距离为3.2mm,分三排交错排列，每排分别为81、80和81个，分布在标称尺寸为257x4.5mm的范围内。另外，在喷火板两侧各开一排小孔，这些导向孔可保持火焰的稳定燃烧。每个喷灯采用转子流量计控制丙烷和空气流入速率。
引燃源位置：喷灯水平放置，距电缆试样前表面(75±5)mm,距试验箱底部(600±5)mm,并与钢梯轴线对称。喷灯供火点位于钢梯两根横档之间的中心，并且距试样下端至少500mm,喷灯安装在小车上。
燃烧气体；纯度达95%的丙烷。(用户自备)助燃气体：压缩空气。
空气流量：15~150L/min可调，配有压力
表和调节阀。
内烷流量：1.5~15L/in(流量计为转子流量
计);配有压力表和调节阀。

电源：AC380V,50HZ,总功率为5KW。
